拉臂式垃圾車工作原理及結構組成

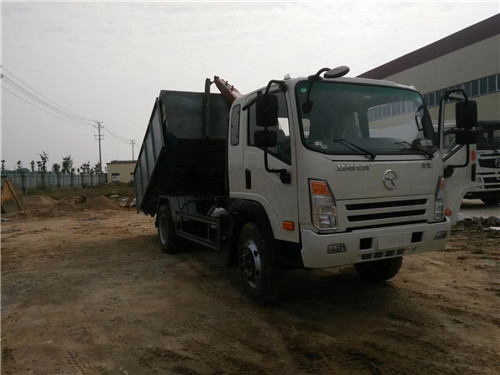

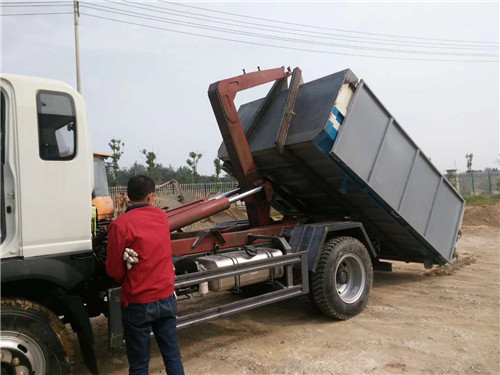

拉臂式垃圾車又稱勾臂式垃圾車、車廂可卸載式垃圾車。該車廣泛適用與城市街道學校垃圾處理，可一車配備多個斗，各個垃圾點放置多個垃圾斗，帶自卸功能，液壓操作，方便傾倒。拉臂式垃圾車是在底盤上設附車架，在附車架上安放垃圾箱，并安裝吊裝裝置。拉臂主液壓缸是吊裝、卸載垃圾的主要傳動裝置，控制其伸縮可完成吊裝垃圾箱、卸垃圾以及卸下空垃圾箱的工作過程，拉臂主液壓缸一端連接在附車架的尾端靠駕駛室一端，另一端則連接在拉臂上。
拉臂式垃圾車專用功能：

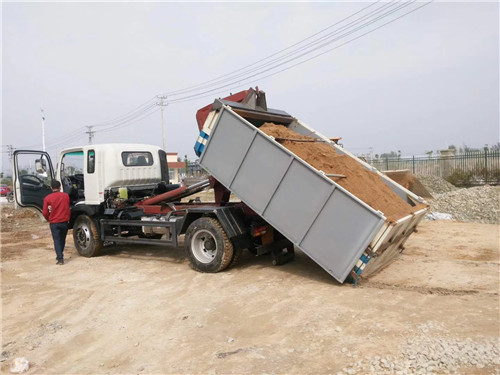

拉臂式垃圾車是由汽車底盤、伸縮拉臂、主臂油缸、活動套 臂、套臂油缸、附車架、翻轉架、支撐腿、鎖緊架、鎖緊油 缸及多路換向閥等組成。翻轉架一端連在附車架上，其另一端設有活動套臂，中間安裝有橫向和縱向鎖緊系統；主臂油 缸一端連在活動套臂上，另一端連接在附車架上；橫向鎖緊 機構通過鎖緊油缸的動作可以將垃圾箱體與翻轉架上連為一體，再通過伸縮油缸的伸出使活動套臂與翻轉架連為一體，最后在主油缸伸出時形成自卸角，從而產生自卸；鉤箱 和放箱是橫向鎖緊處于伸出松開狀態，而套臂油缸處于收回 狀態，伸縮拉臂回到活動套臂中，縱向鎖緊機構脫開，工作拉臂處于最短時進行鉤箱與放箱。更多拉臂式垃圾車資料，拉臂式垃圾車價格，歡迎來電咨詢！請撥打全國銷售熱線：15272855926
拉臂式垃圾車主要組成有以下幾個部分：
1、附車架，湖北程力生產的箱體可卸式垃圾車附車架采用16號低合金槽鋼、20號方管與8mm、5mm、4mm、16Mn鋼板焊接而成，翻轉架與活動拉臂動作設計合理可靠，實現拉箱、鎖緊、放箱和自卸操作簡單方便。 垃圾箱拉到附車架上時，有側向導向塊定位及鎖緊鉤鎖緊定位，整車行駛中箱體無歪斜現象，安全可靠。 附車架前端設有水箱，便于操作人員及時清理污物，保持干凈整潔。

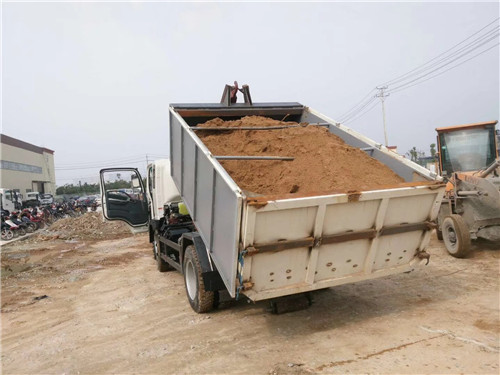

2、拉臂式垃圾車的垃圾箱體
垃圾箱體采用10號低合金槽鋼、16號方管與12mm、8mm、5mm、4mm鋼板等焊接而成，箱體上端設計為斜角并帶有蓋板，便于裝放垃圾及裝滿后的密封，同時箱體為整體密封式結構，防止箱體移動時造成二次污染。
3、拉臂式垃圾車鎖緊架機構
鎖緊架機構設置在翻轉架上，通過液壓油缸的動作實現鎖緊功能。當垃圾箱體放置在附車架時，通過鎖緊架的鎖緊，使整車在行駛過程中箱體牢固穩定，同時在自卸過程中使箱體與活動拉臂及翻轉架連成一體，形成自卸角；當在放置或拉起垃圾箱體時，鎖緊架的收回動作使得翻轉架與附車架連為一體，便于活動拉臂的放箱或拉箱；該機構的動作使得整車工作準確可靠。
4、拉臂式垃圾車液壓系統
拉臂式垃圾車液壓油缸動作采用手動液壓多路閥控制，液壓多路閥控制油缸動作。操作簡單可靠，便于維修。
液壓系統由油箱及過濾系統、油泵、多路換向閥、單向節流閥、油缸、油管等組成。系統的動力來源于發動機，通過取力器將動力分出，取力器帶動齒輪泵工作。齒輪泵經吸油濾油器將液壓油箱中的液壓油吸入，多路閥（位于駕駛室外后、車箱前部）供油。多路閥工作時使拉臂油缸、鎖緊油缸產生動作，液壓油缸不工作時，液壓油經過多路閥直接回油箱。
